現在終于搞清楚了：四種腳手架技術參數對比！
文章作者：admin 上傳時間：2025-03-11

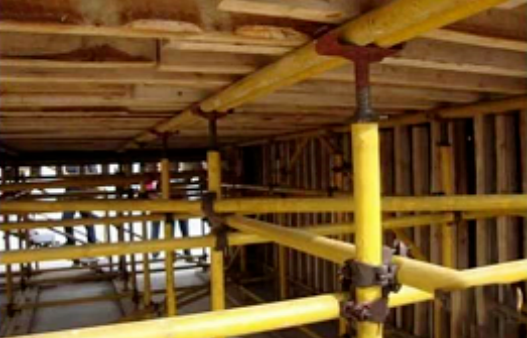

參考規范：JGJ130-2011《建筑施工扣件式鋼管腳手架安全技術規程》
①連接節點豎向抗壓（抗剪）承載力設計值單8雙12KN。
②連接節點水平抗拉承載力設計值8KN。

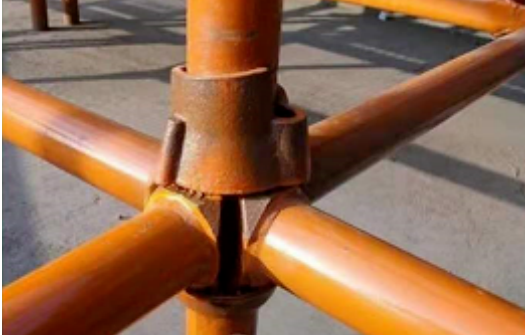

參考規范：JGJ166-2016《建筑施工碗扣式鋼管腳手架安全技術規程》
①連接節點豎向抗壓（抗剪）承載力設計值25KN。
②連接節點水平抗拉承載力設計值30KN。

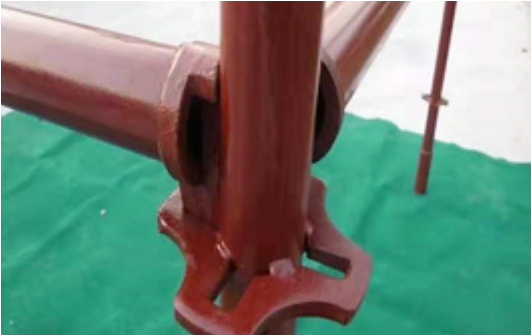

參考規范T/CCIAT0003-2019中國建筑業協會團體標準《建筑施工承插型輪扣式模板支架安全技術規程》
①連接節點豎向抗壓（抗剪）承載力設計值30KN。
②連接節點水平抗拉承載力設計值25KN。
參考規范：JGJ231-2010《建筑施工承插型盤扣式鋼管支架安全技術規程》
①連接節點豎向抗壓（抗剪）承載力設計值40KN。
②連接節點水平抗拉承載力設計值30KN。
腳手架技術要點對比
架體形式 | 頂部自由端長度 | 掃地桿距地高度 |
鋼管扣件式 | 500 | 距鋼管底端200 |
碗扣式 | 650 | 距地面400 |
直插型盤扣式 | 650 | 距地面550 |
承插型盤扣式 立桿：Q345鋼，縱橫桿Q235B鋼。立桿連接用套筒連接，套筒長度≧160mm |
650 |
距地面550 |
架體形式 | 可調托撐伸出鋼管 長度 | 可調托撐插入鋼管 小長度 |
鋼管扣件式 | 300 | 150 |
碗扣式 | 300 | 150 |
直插型盤扣式 | 300 | 200 |
承插型盤扣式 | 400 | 150 |
架體形式 | 立桿間距設置 | 立桿步距設置 |
鋼管扣件式 | 1、立桿間距和步距可隨意搭配 2、立桿間距1.2m，步距1.8m時，剪刀撐設置 使用加強型。 3、根據規范附表C設置，當立桿間距為1.2m時，步距不應為1.8m。 4、立桿間距宜取0.4、0.6、0.75、0.9、1.0、1.2m 5、步距宜取0.6、0.9、1.2、1.5、1.8m | |
碗扣式 | 1、按0.3m模數設置 2、立桿間距不應大于1.8m,不宜大于1.5m。 | 1、按照0.6m模數設置 2、步距不宜大于1.8m |
直插型 盤扣式 | 1、按0.3m模數設置 2、立桿間距不應大于1.8m，不宜大于1.5m | 1、步距按0.6m模數設置 2、步距不宜大于1.8m 3、參照碗扣式 |
承插型 盤扣式 | 1、立桿間距按0.3m模數設置 2、立桿間距無法大于2m | 1、步距按0.5m模數 2、搭設高度小于8m，步距不宜大于1.5m 3、搭設高度大于8m，步距不應大于1.5m |
架體形式 | 水平剪刀撐設置原則 | 豎向剪刀撐設置原則 |
鋼管扣件式 | 普通型： 1、頂部設置水平剪刀撐 2、當（搭設高度超過8m或施工總荷載大于15KN/㎡或集中線荷載大于20KN/m時）需設置頂?shù)准舻稉吻宜郊舻稉伍g距不宜超過8m。 加強型： 1、頂部設置水平剪刀撐 2、當（搭設高度超過6m或施工總荷載大于15KN/㎡或集中線荷載大于20KN/m時）需設置頂?shù)准舻稉吻宜郊舻稉伍g距不宜超過6m。 | 普通型： 外側滿設，內部每5m~8m設置，剪刀撐寬度為5m~8m。 加強型： 1、縱橫間距0.9m~1.2m時，外側滿設，內部每4跨設置，剪刀撐寬度為4跨。 2、縱橫間距0.6m~0.9m時外側滿設，內部每5跨設置，剪刀撐寬度為5跨。 3、縱橫間距0.4m~0.6m時，外側滿設，內部每3m-3.2m設置，剪刀撐寬度為3m-3.2m. |
碗扣式（有設置斜撐桿或鋼管式兩種） | 1、安全等級為I級的模板支撐架應在架體頂層水平桿設置層、豎向每隔不大于8m設置一道水平剪刀撐 2、安全等級為II級的模板支撐架應在架體頂層水平桿設置層設置一道水平剪刀撐 3、每道水平剪刀撐應連續設置，剪刀撐的寬度應為6~9m | 1安全等級為I級的模板支撐架應在架體周邊、內部縱向和橫向每隔不大于6m設置一道豎向鋼管扣件剪刀撐。 2、安全等級為II級的模板支撐架應在架體周邊、內部縱向和橫向每隔不大于9m設置一道豎向鋼管扣件剪刀撐。 3、每道豎向剪刀撐應連續設置，剪刀撐的寬度應為6~9m |
直插型盤扣式 | 1、不超過4個步距可不設置剪刀撐。 超過4個步距設置頂層水平剪刀撐，剪刀撐間距不應超過6個步距。 | 按照鋼管扣件式設置 |
承插型盤扣式 | 2、不超過4個步距可不設置剪刀撐。 3、超過4個步距設置頂層水平剪刀撐，剪刀撐間距不應超過6個步距。 | 1、架體高度不超過8m時，外立面內 跨連續設置，內部每隔5跨設置。 2、高度超過8m時，滿布斜桿。 |
